В 2002 г. опубликовал редакционную статью «10 величайших открытий в кардиологии XX века». Среди них были и ангиопластика, и открытая операция на сердце. Однако, бесспорно, первым методом в этом списке стоит электрокардиография, а рядом - фамилия голландца Виллема Эйнтховена, создателя первого распространенного метода инструментальной неинвазивной диагностики, с которым сталкивался каждый из нас. Нобелевский комитет по достоинству оценил изобретение и с формулировкой «за открытие техники электрокардиографии» вручил Эйнтховену премию.
Рисунок 1. Огастес Дезире Уоллер и его собака Джимми.
Если быть совсем точными, то, конечно, первую в истории электрокардиограмму (ЭКГ) снял не Эйнтховен. Но рейтинг Texas Heart Institute Journal всё же справедлив - по ней было абсолютно ничего не понятно. И «голландцем» нашего героя назвать можно, но можно и по-другому. Однако все по порядку.
Если рассуждать по принципу «государство N - родина слонов», Резерфорд , к примеру, окажется первым новозеландским нобелевским лауреатом, а Виллем Эйнтховен - первым нобелиатом Индонезии. Потому что родился он на острове Ява, в городе Семаранг, ныне - пятом по величине городе Индонезии. Тогда это была Голландская Ост-Индия , о государстве Индонезия никто не слышал, ведь до признания ее независимости оставалось более 80 лет.
С происхождением у Эйнтховена тоже все замысловато: он потомок изгнанных из Испании евреев. Фамилия появилась при Наполеоне, который в своем Кодексе указал, чтобы все граждане его империи, куда входила Голландия, имели фамилии. Двоюродный дед Эйнтховена выбрал немного искаженное название города, где он жил (надеюсь, не нужно упоминать, какого).
Отцом будущего нобелиата был военный врач, Якоб Эйнтховен, который, к сожалению, не смог обеспечить собственное здоровье. В 1866 г. он умер от инсульта, и через четыре года (Виллему тогда было уже 10) его семья перебралась в Утрехт. Разумеется, большого достатка в семье не было - его мать осталась одна с тремя детьми. Виллем решил пойти по стопам отца - отчасти по призванию (медицина), отчасти - по нужде. Дело в том, что заключив военный контракт, он смог обучаться на медицинском факультете Утрехтского университета бесплатно.
В студенческие годы Виллем был очень спортивным человеком, регулярно заявлял, что и в учебе нужно «не дать погибнуть телу», был прекрасным фехтовальщиком и гребцом (последнее - опять же вынужденно, поскольку сломал запястье и занялся греблей для восстановления функциональности кисти). Да и первая работа Эйнтховена по медицине была посвящена механизму работы локтевого сустава, одинаково важного как гребцу, так и фехтовальщику. В этой работе, пожалуй, уже проявилась двойственность таланта Эйнтховена: прекрасное знание анатомии и физиологии и интерес к физическим принципам работы человеческого организма. В данном случае - механике. А ведь дальше были работы и по оптике, и, разумеется, по электричеству.
Рисунок 2. Капиллярный электрометр Липпманна.
Дальше нашему герою очень повезло. Правда, при этом не повезло профессору физиологии Лейденского университета Адриану Хейнсиусу: он умер. А юному Эйнтховену, четверти века от роду, вместо службы в медицинском корпусе досталось профессорское место в не самом последнем европейском университете. Это случилось в 1886 г., и с тех пор более 41 года Эйнтховен работал в Лейдене - до самой своей смерти в 1927 г.
Активно занимался Эйнтховен и офтальмологией - его докторская диссертация называлась «Стереоскопия посредством дифференцировки цветов». Позже вышли очень интересные работы «Простое физиологическое объяснение различных геометрико-оптических иллюзий», «Аккомодация человеческого глаза» и другие. Впрочем, больше всего времени молодой исследователь занимался физиологией дыхания. В том числе и работой нервных импульсов в механизме контроля дыхания.
Но тут подоспел Первый Международный конгресс по физиологии - важнейшее событие в мировой медицине (Базель, 1889 г.). Там и произошла эпохальная встреча с Огастесом Уоллером (рис. 1), который первым в мире показал, что можно снять запись электрических импульсов сердца, не вскрывая тело живого организма (1887 г.) . То, что само тело человека может производить электричество, было очень новой мыслью в физиологии.
В Базеле Уоллер показывал свою работу при помощи собственного пса Джимми. Именно Уоллера нужно называть (и называют) первооткрывателем ЭКГ.
Правда, надо сказать, что кардиограммы у Уоллера были ужасные. Он регистрировал импульсы при помощи капиллярного электрометра (кстати, разработанного нобелевским лауреатом по физике 1908 года и одним из изобретателей цветной фотографии Габриэлем Липпманном) (рис. 2).
Рисунок 3. Струнный гальванометр Эйнтховена.
Рисунок 5. Треугольник Эйнтховена.
В этом приборе электрические импульсы от сердца попадали на капилляр с ртутью, уровень которой менялся в зависимости от силы тока. Но сама по себе ртуть меняла положение не мгновенно, а обладала некоей инерцией (ртуть ведь очень тяжелая жидкость). В результате получалась каша. Более того, записать импульсы сердца - это интересная задача, но тут любой ученый должен уметь отвечать на самый главный вопрос - «и что?»
Пять лет (с 1890 по 1895 гг.) Эйнтховен занимался усовершенствованием технологии капиллярной электрометрии и попутно создал нормальный математический аппарат обработки «каши». Что-то начало получаться, но все равно прибор был ненадежным, неточным и громоздким. Однако нельзя сказать, что эти годы прошли зря: в 1893 г. на заседании Нидерландской медицинской ассоциации из уст Эйнтховена впервые официально прозвучал термин «электрокардиограмма» .
Однако нормальной кардиограммы получить капиллярным методом не удалось. И в 1901 году Виллем Эйнтховен сделал собственный прибор - струнный гальванометр , а первую статью о том, что на нем записана кардиограмма, он опубликовал в 1903 г. (издание датировано 1902 г. ).
Его главной частью была кварцевая струна - ниточка из кварца толщиной в 7 микрон (рис. 3). Она делалась весьма оригинальным способом: стрела, к которой было прикреплено кварцевое разогретое волокно, выстреливалась из лука (от себя добавим, что таким же способом 20 лет спустя в свежесозданном ленинградском Физтехе молодые исследователи Николай Семенов и Петр Капица получали сверхтонкие капилляры). Эта нить при попадании на нее электрических импульсов отклонялась в постоянном магнитном поле. Чтобы фиксировать отклонение нити, параллельно ей во время измерений двигалась фотобумага, на которую при помощи системы линз проецировалась тень от нити (рис. 4).
Рисунок 6. Зубцы и интервалы кардиограммы.
Интересно, как на первые кардиограммы наносилась временная координатная сетка (сейчас бумага для кардиограмм сразу содержит сетку, но у Эйнтховена-то была фотобумага!). Сетка наносилась при помощи теней от спиц велосипедного колеса, вращавшегося с постоянной скоростью.
Голландец недолго прожил в лауреатах - через два года после своей нобелевской лекции он умер от рака желудка. Печальнее всего, что, несмотря на открытость своей лаборатории (в ней часто бывали гости), ни учеников, ни научной школы после Эйнтховена не осталось. А вот лаборатория Эйнтховена есть: его именем названа лаборатория экспериментальной сосудистой медицины в его родном Лейдене (Лейденский университетский медицинский центр, LUMC).
И еще одно любопытное наблюдение. Статья про Эйнтховена в русскоязычной Википедии гораздо подробнее и длиннее, чем статья в англоязычной , и более того, входит в число «хороших» статей (свидетельствую - хороша!). Удивительный факт, но у открывателя кардиограммы есть свои русскоязычные поклонники. Впрочем, теперь их стало минимум на одного больше.
Литература
- Mehta N.J., Khan I.A. (2002). Cardiology’s 10 greatest discoveries of the 20th century. Tex. Heart Inst. J. 29 , 164–71 ;
- Waller A. D. (1887). A demonstration on man of electromotive changes accompanying the heart’s beat . J. Physiol . 8 , 229–234 ;
- Einthoven W. (1901). Un nouveau galvanomètre. Archives néerlandaises des sciences exactes et naturelles. ». Сайт политехнического музея..
Рассмотренные ранее электрические явления, происходящие постоянно в работающей сердечной мышце, создают электрическое поле. Электрические потенциалы такого поля можно регистрировать при помощи электродов гальванометра, подключив два полюса: положительный и отрицательный. При электрокардиографическом исследовании электроды накладывают на определенные точки человеческого тела. Электроды соединены с гальванометром, который входит в состав электрокардиографа. Соединение двух точек тела, имеющих разные потенциалы, называется электрокардиографическим отведением .
Стандартные отведения
Эйнтховеном для записи ЭКГ были предложены 3 отведения, которые впоследствии получили название стандартных двухполюсных отведений или просто стандартных отведений .
Эйнтховен предположил, что сердце - это точечный источник электрического тока, находящийся в центре равностороннего треугольника (), образованного двумя руками и левой ногой.
- I стандартное отведение: правая рука (отрицательный полюс) - левая рука (положительный полюс);
- II стандартное отведение: правая рука (отрицательный полюс) - левая нога (положительный полюс);
- III стандартное отведение: левая рука (отрицательный полюс) - левая нога (положительный полюс).
I отведение измеряет разность потенциалов между правой и левой рукой - регистрация положительного импульса происходит, если суммарный вектор направлен к левой руке.
II отведение измеряет разность потенциалов между правой рукой и левой ногой - регистрация положительного импульса происходит, если суммарный вектор направлен к левой ноге.
III отведение измеряет разность потенциалов между левой рукой и левой ногой - регистрация положительного импульса происходит, если суммарный вектор направлен к левой ноге.
При патологиях в этих направлениях регистрируются отрицательные сигналы, поскольку вектор имеет другое направление.
Практической кардиографией установлено, что при преобладании потенциалов левой части сердца суммарный вектор возбуждения направлен к левой руке. И, наоборот, при преобладании потенциалов правой части сердца - вектор направлен к левой ноге. Это позволяет диагностировать гипертрофию левого желудочка и предсердия при высоких положительных зубцах ЭКГ в первом отведении; гипертрофию правого желудочка и предсердия при высоких положительных зубцах ЭКГ в третьем отведении.
Сердце расположено в центре генерируемого электрического поля, схематично ограниченного осями отведений. Если опустить перпендикуляры от сердца к оси каждого стандартного отведения, то они разделят ось каждого отведения на две равные части - положительную и отрицательную, как показано на рисунке. Если ЭДС сердца проецируется на положительную часть осей стандартных отведений, то кардиограф регистрирует положительный зубец в этих отведениях. И, наоборот, если ЭДС сердца проецируется на отрицательную часть осей - кардиограф регистрирует отрицательный зубец в этих отведениях.
Если спроецировать оси стандартных отведений (стороны треугольника) непосредственно на сердце, расположенное в центре треугольника Эйнтховена, - то получится .
ВНИМАНИЕ! Информация, представленная сайте сайт носит справочный характер. Администрация сайта не несет ответственности за возможные негативные последствия в случае приема каких-либо лекарств или процедур без назначения врача!
На рисунке показана электрическая связь между конечностями пациента и электрокардиографом, необходимая для регистрации так называемых стандартных двуполюсных отведений от конечностей. Термин «двуполюсное отведение» означает, что электрокардиограмма регистрируется с помощью двух электродов, расположенных по обе стороны от сердца, например на конечностях. Следовательно, отведением не может быть один-единственный электрод и провод, соединяющий его с электрокардиографом. Отведением является сочетание двух электродов, провода от которых идут к прибору. В этом случае образуется полный замкнутый контур, включающий тело пациента и электрокардиограф. На рисунке в каждом отведении представлен простой электроизмерительный прибор, хотя на самом деле электрокардиограф является высокочувствительным аппаратом, снабженным лентопротяжным механизмом.
Стандартное отведение I . Для регистрации стандартного отведения I отрицательный вход электрокардиографа соединен с правой рукой, а положительный вход - с левой рукой. Таким образом, когда точка прикрепления правой руки к грудной клетке становится электроотрицательной по сравнению с точкой прикрепления левой руки, электрокардиограф регистрирует отклонение в положительную сторону, т.е. выше нулевой (изоэлектрической) линии. И наоборот, когда точка прикрепления правой руки к грудной клетке становится электроположительной по сравнению с точкой прикрепления левой руки, электрокардиограф регистрирует отклонение в отрицательную сторону, т.е. ниже нулевой линии.
Стандартное отведение II . Для регистрации стандартного отведения II отрицательный вход электрокардиографа соединен с правой рукой, а положительный вход- с левой ногой. Следовательно, когда правая рука оказывается электроотрицательной по сравнению с левой ногой, электрокардиограф регистрирует положительное отклонение от нулевой линии.
Стандартное отведение III . Для регистрации стандартного отведения III отрицательный вход электрокардиографа соединен с левой рукой, а положительный вход - елевой ногой. Следовательно, электрокардиограф регистрирует положительное отклонение, если левая рука оказывается электроотрицательной по сравнению с левой ногой.
Треугольник Эйнтховена . На рисунке вокруг местоположения сердца изображен треугольник, который называют треугольником Эйнтховена. Эта схема показывает, что обе руки и левая нога образуют вершины треугольника, окружающего сердце. Две вершины в верхней части треугольника представляют собой точки, откуда электрические токи по электропроводящим средам организма распространяются к верхним конечностям. Нижняя вершина - это точка, откуда идет распространение токов к левой ноге.
Закон Эйнтховена . Закон Эйнтховена гласит: если в данный момент известна величина электрических потенциалов в двух стандартных отведениях из трех, то величину потенциалов третьего отведения можно определить математически, путем простого сложения первых двух (При сложении необходимо учитывать знаки «плюс» и «минус».)
Например, предположим, что в данный момент потенциал правой руки -0,2 мВ (отрицательный), потенциал левой руки +0,3 мВ (положительный), а потенциал левой ноги +1,0 мВ (положительный). Учитывая показания измерительных приборов, можно видеть, что в отведении I в данный момент регистрируется положительный потенциал +0,5 мВ, т.к. это и есть разница между -0,2 мВ правой руки и +0,3 мВ левой руки. В отведении III регистрируется положительный потенциал +0,7 мВ, а во отведении II - положительный потенциал +1,2 мВ, т.к. это и есть моментная разность потенциалов между соответствующими парами конечностей.
Обратите внимание, что сумма потенциалов отведений I и III равна величине потенциала, зарегистрированного в отведении II (т.е. 0,5 плюс 0,7 равно 1,2). Этот математический принцип, названный законом Эйнтховена, справедлив в любой данный момент регистрации трех стандартных двуполюсных отведений электрокардиограммы.
Вернуться в оглавление раздела " "
Сегодня почти каждый человек старше 50 лет страдает теми или иными сердечно-сосудистыми заболеваниями. Однако существует тенденция омоложения этих болезней. То есть все чаще встречаются молодые люди до 35 лет с инфарктом миокарда или сердечной недостаточностью. На фоне этого знание врачами электрокардиографии особенно актуально.
Треугольник Эйнтховена - основа ЭКГ. Без понимания его сути правильно поставить электроды и расшифровать качественно электрокардиограмму не получится. Статья расскажет о том, что это такое, зачем нужно знать о нем, как построить. В начале необходимо разобраться, что такое ЭКГ.
Электрокардиограмма
ЭКГ - это запись электрической активности сердца. Определение дано наиболее простое. Если же зреть в корень, то специальный прибор записывает суммарную электрическую активность мышечных клеток сердца, возникающую при их возбуждении.
Электрокардиограмма играет главенствующую роль в диагностике заболеваний. В первую очередь, конечно, ее назначают при подозрении на сердечные болезни. Кроме того, ЭКГ необходима всем, кто поступает в стационар. И неважно, это экстренная госпитализация или плановая. Кардиограмму назначают каждому при диспансеризации, плановом обследовании организма в условиях поликлиники.
Первые упоминания об электрических импульсах появились в 1862 году в трудах ученого И. М. Сеченова. Однако возможность записывать их появилась только с изобретением электромера в 1867 году. Огромный вклад в развитие метода электрокардиографии внес Виллиам Эйнтховен.
Кто такой Эйнтховен?
Виллиам Эйнтховен - голландский ученый, который в 25 лет стал профессором, заведующим кафедрой физиологии Лейденского университета. Интересно, что изначально он занимался офтальмологией, проводил исследования, написал докторскую диссертацию по данному направлению. Затем изучал дыхательную систему.
В 1889 году он посетил международный конгресс по физиологии, где впервые ознакомился с процедурой проведения электрокардиографии. После этого мероприятия Эйнтховен решил вплотную заняться улучшением функциональности прибора, записывающего электрическую активность сердца, а также качества самой записи.
Важнейшие открытия
В ходе изучения электрокардиографии Виллиам Эйнтховен ввел немало терминов, которыми все медицинское сообщество пользуется по сей день.
Ученый стал первым, кто ввел понятие зубцов P, Q, R, S, T. Сейчас сложно представить бланк ЭКГ без точного описания каждого из зубцов: амплитуды, полярности, ширины. Определение их значений, соотношений между собой играет важнейшую роль в диагностике заболеваний сердца.
В 1906 году в статье медицинского журнала Эйнтховен описал метод записи ЭКГ на расстоянии. Кроме того, он выявил существование прямой связи изменений на электрокардиограмме и определенных заболеваний сердца. То есть для каждого заболевания определяются характерные изменения на ЭКГ. В качестве примеров были использованы ЭКГ больных с при недостаточности митрального клапана, гипертрофия левого желудочка при недостаточности аортального клапана, различными степенями блокады проведения импульсов в сердце.
Перед построением треугольника Эйнтховена необходимо правильно поставить электроды. Красный электрод подсоединяют к правой руке, желтый прикрепляют к левой, а зеленый - к левой ноге. На правую нижнюю конечность накладывают черный, заземляющий, электрод.
Линии, условно соединяющие электроды, называются осями отведений. На чертеже они представляют собой стороны :
- I отведение - соединений обеих рук;
- II отведение связывает правую руку и левую ногу;
- III отведение - левую руку и ногу.
Отведения регистрируют разницу напряжений между электродами. Каждая ось отведений имеет положительный и отрицательный полюс. Перпендикуляр, опущенный из центра треугольника на ось отведения, делит сторону треугольника на 2 равные части: положительную и отрицательную. Таким образом, если результирующий вектор сердца отклоняется в сторону положительного полюса, то на ЭКГ линия регистрируется над изолинией - зубцы P, R, T. Если в сторону отрицательного полюса, то регистрируется отклонение ниже изолинии - зубцы Q, S.
Построение треугольника

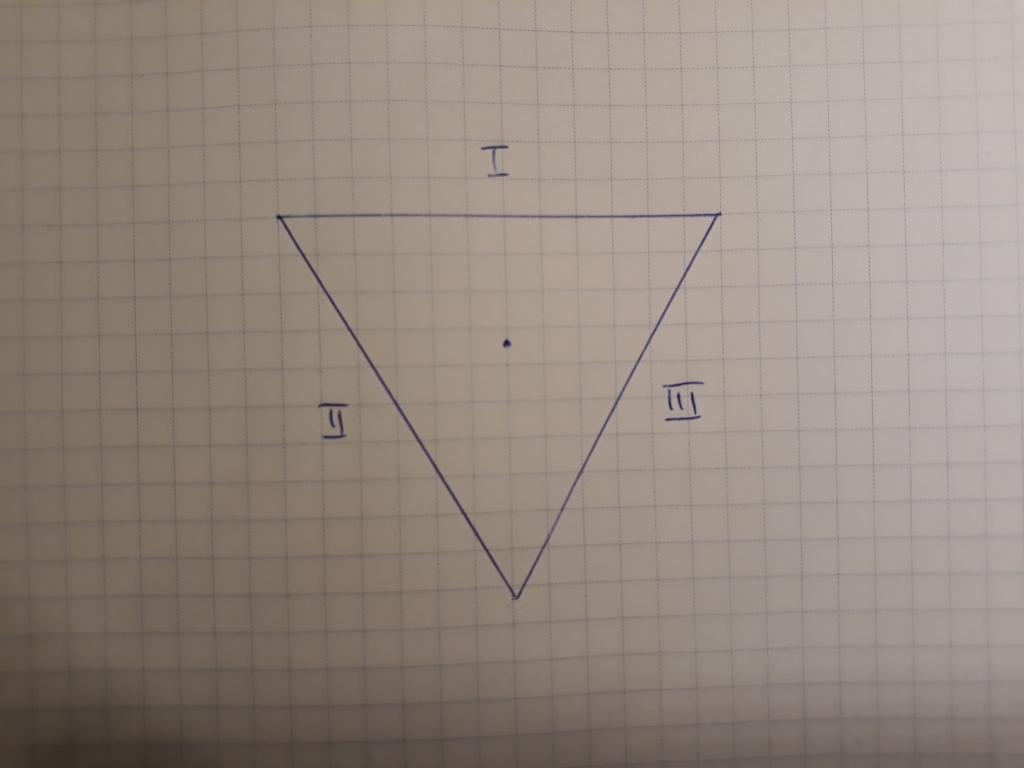

Для построения треугольника Эйнтховена с обозначением отведений на листе бумаги рисуем геометрическую фигуру с равными сторонами и вершиной, направленной вниз. В центре ставим точку - это сердце.

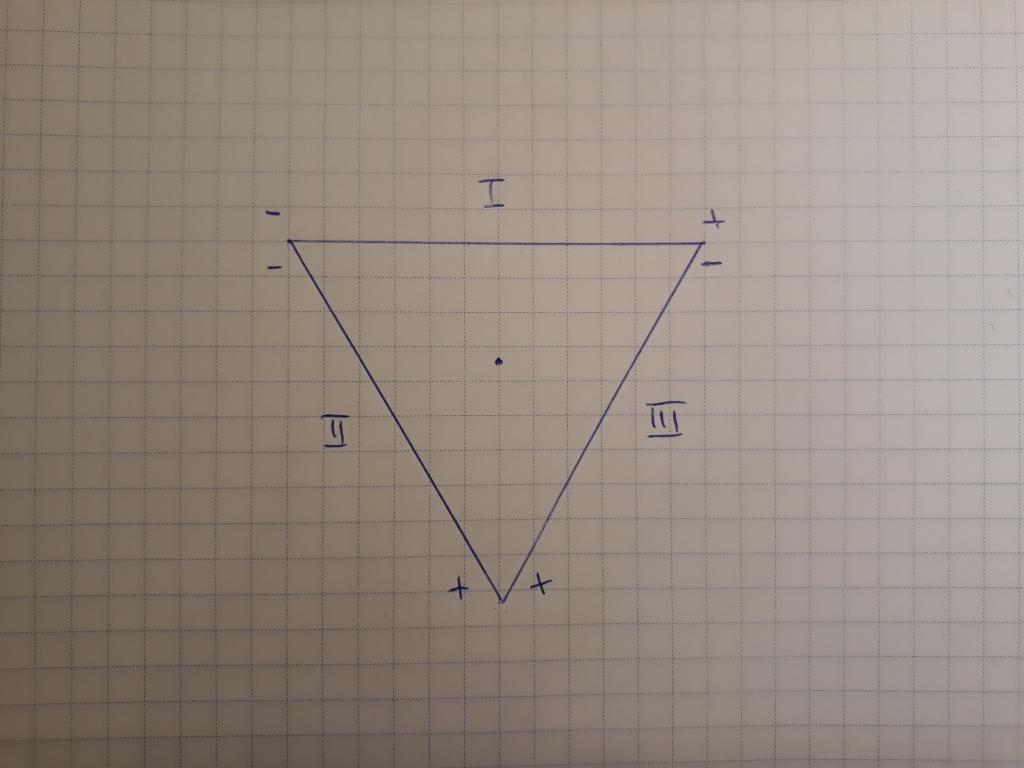

Отмечаем стандартные отведения. Верхняя сторона - это I отведение, справа - III, слева - II. Обозначаем полярности каждого отведения. Они стандартны. Их необходимо выучить.
Треугольник Эйнтховена готов. Осталось только использовать его по назначению - определить и угол ее отклонения.
Следующий шаг - определение центра каждой стороны. Для этого нужно опустить перпендикуляры из точки в центре треугольника на его стороны.
Задача - определить с помощью треугольника Эйнтховена по ЭКГ.
Необходимо взять комплекс QRS I и III отведения, определить алгебраическую сумму зубцов в каждом отведении путем подсчета количества маленьких клеточек каждого зубца, учитывая их полярность. В I отведении это R+Q+S = 13 + (-1) + 0 = 12. В III это R + Q + S = 3 + 0 + (-11) = -8.

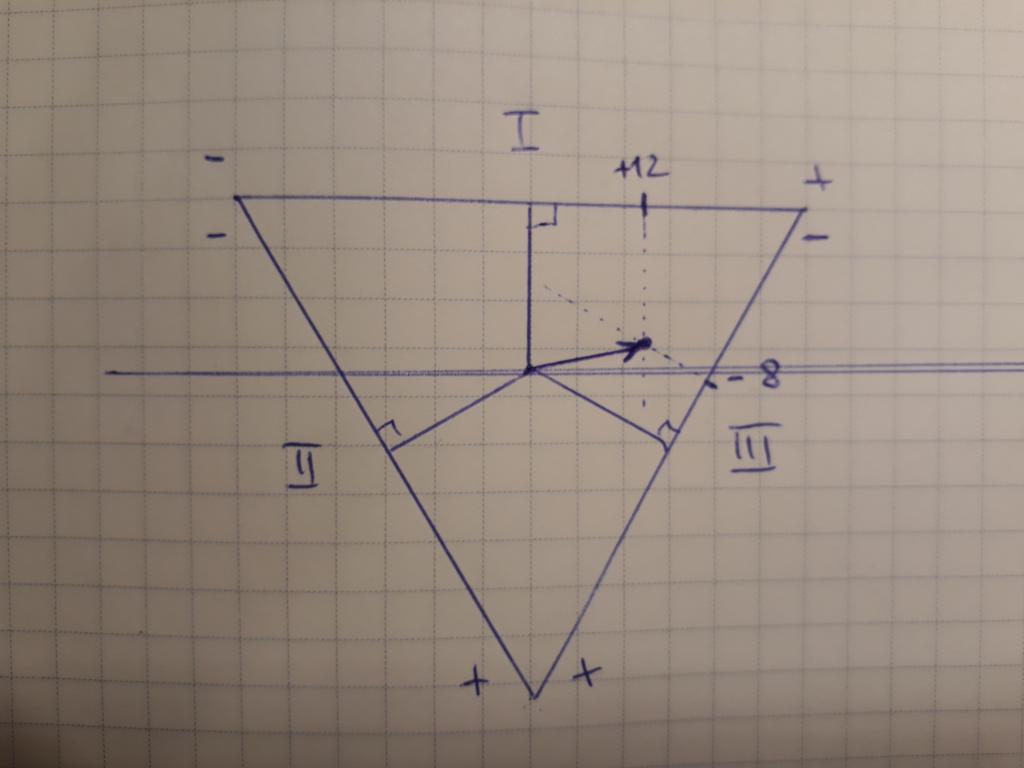

Затем на соответствующих сторонах треугольника Эйнтховена откладываем полученные величины. На верхней отсчитываем 12 мм вправо от середины, в сторону положительно заряженного электрода. По правой стороне треугольника отсчитываем -8 выше середины - ближе к отрицательно заряженному электроду.
Затем от полученных точек строим перпендикуляры внутрь треугольника. Отмечаем точку пересечения этих перпендикуляров. Теперь нужно соединить центр треугольника с образовавшейся точкой. Получается результирующий вектор ЭДС сердца.
Для определения электрической оси надо провести горизонтальную линию через центр треугольника. Угол, полученный между вектором и прочерченной горизонтальной линией, называется углом альфа. Он определяет отклонение оси сердца. Вычислить его можно с помощью обычного транспортира. В данном случае угол равен -11°, что соответствует умеренному отклонению оси сердца влево.
Определение ЭОС позволяет вовремя заподозрить проблему, возникшую в сердце. Особенно это актуально при сравнении с предыдущими пленками. Порой резкое изменение оси в ту или иную сторону является единственным явным признаком катастрофы, который позволяет назначить другие методы обследования для выявления причины этих изменений.
Таким образом, знание о треугольнике Эйнтховена, о принципах его построения позволяет правильно наложить и подключить электроды, провести своевременную диагностику, выявить изменения на ЭКГ в максимально быстрые сроки. Знание основ ЭКГ поможет спасти множество жизней.
При разработке собственного струнного гальванометра Эйнтховен взял за основу конструкцию магнитоэлектрического гальванометра Депре -Д’Арсонваля. Он заменил подвижные части (катушку и зеркало) на тонкую посеребрённую кварцевую нить (струну). По нити пропускался электрический сигнал сердца, регистрируемый с поверхности кожи. Вследствие этого на нить в поле электромагнита действовала сила Ампера, прямо пропорциональная величине силы тока (), и нить отклонялась нормально к направлению линий магнитного поля. Кварцевые нити изготовлялись следующим образом: на конце стрелы закреплялось кварцевое волокно таким образом, чтобы оно удерживало стрелу при натянутой тетиве лука; волокно нагревалось до той степени, когда оно не было способно сдерживать натяжение тетивы, и стрела выстреливала, вытягивая волокно в тонкую однородную нить диаметром 7?. Далее нить требовалось покрыть слоем серебра, для этого Эйнтховен сконструировал специальную камеру, в которой она бомбардировалась беспримесным серебром. Одной из самых больших проблем было создание источника сильного и постоянного по значению магнитного поля. Эйнтховену удалось создать электромагнит, обеспечивавший поле в 22 000 Гс, однако он настолько разогревался в рабочем состоянии, что для него пришлось подвести систему водяного охлаждения. Другая проблема заключалась в создании системы записи и измерения отклонений нити. Посоветовавшись с Дондерсом и Снелленом, Эйнтховен сконструировал систему линз, позволявшую фотографировать тень нити. В качестве источника света он использовал массивную дуговую лампу. Устройство фотографической камеры включало в себя фотографическую пластинку, которая во время снятия показаний двигалась с постоянной скоростью, регулируемой масляным поршнем. Пластинка передвигалась под линзой, на которой была нанесена шкала в вольтах. Временна?я шкала наносилась на саму пластинку тенями от спиц вращающегося с постоянной угловой скоростью велосипедного колеса.
Благодаря использованию очень лёгкой и тонкой нити и возможности изменять её напряжение для регулирования чувствительности прибора струнный гальванометр позволил получить более точные выходные данные, чем капиллярный электрометр. Первую статью о записывании электрокардиограммы человека на струнном гальванометре Эйнтховен опубликовал в 1903 году. Существует мнение, что Эйнтховену удалось достичь точности, превосходящей многие современные электрокардиографы.
В 1906 году Эйнтховен опубликовал статью «Телекардиограмма» (фр. Le t?l?cardiogramme), в которой описал метод записи электрокардиограммы на расстоянии и впервые показал, что электрокардиограммы различных форм сердечных заболеваний имеют характерные различия. Он привёл примеры кардиограмм, снятых у пациентов с гипертрофией правого желудочка при митральной недостаточности, гипертрофией левого желудочка при аортальной недостаточности, гипертрофией левого ушка предсердия при митральном стенозе, ослабленной сердечной мышцей, с различными степенями блокады сердца при экстрасистоле.
Треугольник Эйнтховена
В 1913 году Виллем Эйнтховен в сотрудничестве с коллегами опубликовал статью, в которой предложил к использованию три стандартных отведения: от левой руки к правой, от правой руки к ноге и от ноги к левой руке с разностями потенциалов: V1,V2 и V3 соответственно. Такая комбинация отведений составляет электродинамически равносторонний треугольник с центром в источнике тока в сердце. Эта работа положила начало векторкардиографии, получившей развитие в 1920-х годах ещё при жизни Эйнтховена.
Закон Эйнтховена
Закон Эйтховена является следствием закона Кирхгофа и утверждает, что разности потенциалов трёх стандартных отведений подчиняются соотношению V1 + V3 = V2. Закон имеет применение, когда вследствие дефектов записи не удаётся идентифицировать зубцы P, Q, R, S, T и U для одного из отведений; в таких случаях можно вычислить значение разности потенциалов, при условии, если для других отведений получены нормальные данные.
Поздние годы и признание
В 1924 году Эйнтховен прибыл в США , где помимо посещения различных медицинских заведений прочитал лекцию из цикла Лекций Харви (англ. Harvey Lecture Series), положил начало циклу Лекций Данхема (англ. Dunham Lecture Series) и узнал о присуждении ему Нобелевской премии. Примечательно, что когда Эйнтховен в первый раз прочитал эту новость в Boston Globe, он подумал, что это либо шутка, либо опечатка. Однако его сомнения развеялись, когда он ознакомился с сообщением от Reuters. В том же году он получил премию с формулировкой «За открытие техники электрокардиограммы». За свою карьеру Эйнтховен написал 127 научных статей. Последняя его работа была опубликована посмертно, в 1928 году, и посвящалась токам действия сердца. Исследования Виллема Эйнтховена порой причисляются к десяти величайшим открытиям в области кардиологии в XX веке. В 1979 году был основан Фонд Эйнтховена, целью которого является организация конгрессов и семинаров по кардиологии и кардиохирургии.
