Ограничитель нагрузки крана

ОНК - 140

Инструкция по монтажу, пуску

и регулированию

ЛГФИ.408844.009-12 ИМ

1 Общие указания

2 Меры безопасности

3 Монтаж ограничителя на кране

3.1 Состав изделия

4.6 Настройка канала веса груза

4.7 Настройка канала пути

4.7.1 Настройка датчика пути передвижения

4.7.2 Занесение координатной защиты по максимальной границе пути

4.8 Настройка канала высоты

4.8.1 Настройка канала измерения высоты

4.8.2 Ввод координатной защиты по максимальной высоте подъема крюка

4.9 Занесение даты установки ограничителя на кран

5 Ввод координатной защиты

5.1 Общие положения

5.2 Сброс координатной защиты

5.3 Ввод ограничения "Ломаная стена для стрелы"

5.4 Ввод ограничения "Ломаная стена для крюка"

6 Комплексная проверка

7 Сдача смонтированного и состыкованного изделия

Приложение А - Код типа крана 23

Настоящая инструкция является руководящим документом при монтаже и регулировании ограничителей грузоподъемности ОНК-140-35, -53 (в дальнейшем - ОНК или ограничитель) на кране.

Инструкция предназначена для наладчиков крановых заводов и специалистов ремонтных и сервисных предприятий, а также инженерно-технических работников (ИТР) по содержанию грузоподъемных механизмов в исправном состоянии.

В инструкции изложены: указания по монтажу составных частей ОНК на кране, порядок их подключения к электросхеме крана, настройка и проверка работоспособности ОНК.

При проведении работ по монтажу и пуску ограничителя грузоподъемности на кране дополнительно следует руководствоваться паспортом ЛГФИ.408844.009-01 ПС и руководством по эксплуатации ЛГФИ.408844.009-35 РЭ.

1 Общие указания

К работам по монтажу и пуску ограничителя на кране допускаются специалисты, изучившие настоящий документ, руководство по эксплуатации и имеющие соответствующее удостоверение на проведение пуско-наладочных работ приборов безопасности на кране.

Для проведения настройки ограничителя на кране необходимы:

Набор аттестованных испытательных грузов, масса которых измерена с погрешностью не более ± 1 %;

Рулетка металлическая с допустимым отклонением длины не более ± 0,20 мм (например, ЗПК3-100АУЛ/1 ГОСТ 7502-98). Длина рулетки при измерении вылета должна быть не менее его максимального значения вылета для данного типа крана;

Термометр для измерения температуры окружающей среды (воздуха) в диапазоне от минус 40 до плюс 40 °С с погрешностью не более ± 3 °С (например, ТЛ-15 ГОСТ и СП-29 ТУ8);

Радиопереговорное устройство с радиусом действия не менее 100 м (например, "Pocket Comm Light" фирмы "FREI", Германия).

Перед вводом изделия в эксплуатацию провести внешний осмотр изделия:

Извлечь изделие из транспортной тары;

Проверить наличие и целостность органов управления и индикации на передней панели блока обработки данных;

Проверить целостность покрытий, окраски и пломбировки составных частей ОНК.

2 Меры безопасности

Блок питания и выходных реле (БПВР) ограничителя является источником опасности для обслуживающего персонала и при его эксплуатации необходимо руководствоваться "Правилами технической эксплуатации электроустановок потребителей" и "Правилами техники безопасности при эксплуатации электроустановок потребителей", утвержденными Главгосэнергонадзором РФ.

Заземляющий провод и корпус БПВРа должны иметь надежный контакт с металлической конструкцией крана.

Запрещается работать при снятой крышке БПВР.

3 Монтаж ограничителя на кране

3.1 Состав изделия

Таблица 1 - Состав ОНК-140-ХХ (ХХ - 35 или 53)

Наименование составной части	Тип, маркировка	Обозначение	Кол., шт.
Блок обработки данных		ЛГФИ.408843.005-ХХ
Блок питания и выходных реле		ЛГФИ.484461.002
Преобразователь усилия		ЛГФИ.404176.011
Датчик перемещения (азимута *)		ЛГФИ.401161.004
Датчик перемещения (вылета)		ЛГФИ.401161.004
Датчик перемещения (пути)		ЛГФИ.401161.004
Датчик перемещения (высоты **)		ЛГФИ.401161.004
Датчик скорости ветра
	ЛГФИ.685622.024	ЛГФИ.685622.024
	ЛГФИ.685622.025	ЛГФИ.685622.025
	ЛГФИ.685622.026	ЛГФИ.685622.026
*) Датчик угла поворота платформы. **) Датчик длины каната

3.2 Установка блока обработки данных

Установить БОД, габаритные и присоединительные размеры которого показаны на рисунке 1, на передней стенке кабины крана или в его пульт управления.

Элементы крепления БОДа и его внешних соединительных жгутов должны обеспечивать возможность поворота или быстрого демонтажа блока для доступа к его боковой крышке (доступ к элементам настройки).

Рисунок 1 - Габаритные и присоединительные размеры БОДа

3.3 Установка блока питания и выходных реле

Установив БПВР, присоединительные размеры которого показаны на рисунке 2, разъемами вниз, закрепить его на стенке кабины крана тремя винтами М5 так, чтобы корпус блока имел надежный электрический контакт с металлоконструкцией крана.

https://pandia.ru/text/78/411/images/image003_182.gif" width="443" height="281">

Рисунок 3 - Преобразователь усилия

3.5 Установка датчиков перемещения

Входящие в состав ограничителя четыре датчика перемещения (ДП), выполняющие на кране функции датчиков вылета, высоты, пути передвижения и азимута, имеют единое конструктивное исполнение.

При монтаже ось датчика (через переходную муфту и дополнительный редуктор) необходимо соединить с осью редуктора, который, в свою очередь, должен быть связан:

С осью лебедки, перемещающей грузовую тележку, для датчика вылета;

С осью грузовой лебедки для датчика высоты;

С механизмом перемещения для датчика пути передвижения;

С осью вращения крана для датчика азимута.

Датчика необходимо установить таким образом, чтобы его жгут был направлен вниз (для исключения стока воды по жгуту внутрь датчика).

Проверка ограничителя с контрольными грузами" руководства по эксплуатации ЛГФИ.408844.009-35 РЭ.

Регулировка ОНК проводится в режиме НАСТРОЙКА. При работе в этом режиме необходимо соблюдать осторожность, так как в нем разрешены все движения крана, и сигналы на останов крана по перегрузке не формируются.

ВНИМАНИЕ! для исключения потери параметров настройки, запрещается снимать и подавать питание на ограничитель В режиме НАСТРОЙКА. при аварийном отключении питания настройку онк по соответствующему подразделу инструкции необходимо выполнить повторно.

В режиме НАСТРОЙКА на индикаторы жидкокристаллические цифровые (ИЖЦ) блока обработки данных выдаются:

На верхней ИЖЦ - номер (код) настраиваемого параметра (см. таблицу 2);

На средний ИЖЦ - значение настраиваемого параметра;

На нижний ИЖЦ - процент использования разрядной сетки АЦП (не контролировать).

Таблица 2

Параметр
	наименование
	Код типа крана
	Не используется
	Температура окружающего воздуха *
	Температурный коэффициент ухода нуля ПрУ
	Истинное усилие на ПрУ **
	Угол поворота платформы крана (угол азимут)
	Масса поднимаемого груза
	Не используется
	Не используется
	Длина подкранового пути
	Координатная защита по максимально-допустимой длине подкранового пути
	Высота подъема крюка
	Максимально-допустимая высота подъема крюка
	Работа крюком или грейфером
	Ввод координатной защиты для стрелы
	Ввод координатной защиты для крюка
* ) Используется для автоматической корректировки температурного ухода нуля ПрУ. ** ) ПрУ настраивается на стенде

При отображении на верхнем ИЖЦ кода "НХХ" возможен только контроль измеряемого параметра, а также переход (путем нажатия кнопки ВЫБОР "П") к просмотру следующего параметра.

При отображении кода "НХХ.0" возможна установка нуля параметра.

При коде "НХХ.1" производится установка максимального значения параметра и его занесение.

Примечания

4.1 Подготовка ОНК к регулированию

Перед выполнением любых регулировок ограничитель должен быть выдержан во включенном состоянии не менее 5 мин.

4.1.1 Снять крышку окна БОДа, открывающую доступ к регулировочным резисторам и переключателю РАБОТА - НАСТРОЙКА (см. рисунок 5).

Рисунок 5

4.1.2 Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

Включить тумблер ПИТАНИЕ на БПВРе и проконтролировать загорание индикатора ВКЛ на передней панели БОДа (см. рисунок 6).

Нажать и отпустить кнопку СБРОС. После прохождения теста ограничитель должен перейти в рабочий режим и на ИЖЦ должны отображаться значения параметров крана.

Если после прохождения теста самоконтроля на верхний ИЖЦ выдается какой-либо код неисправности датчика или его цепей (см. таблицу 4 ЛГФИ.408844.009-35 РЭ), устранить неисправность в соответствии с рекомендациями таблицы 4 руководства по эксплуатации.

4.2 Ввод кода программы (типа крана)

4.2.1 Подать питание на ограничитель.

Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА

4.2.2 Нажимая кнопку ВЫБОР "П" (36), набрать на верхнем индикаторе код "Н00" (индикация типа крана).

Кнопкой 44 установить на верхнем ИЖЦ код "Н00.1" (см. рисунок 7). При этом на средний ИЖЦ выдается код типа крана в соответствии с таблицей

Показания нижнего ИЖЦ не контролировать.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно набрать кнопкой 44 код "НХХ".

Кнопками "+" (37) и "-" (38) установить на среднем ИЖЦ код типа крана в соответствии с таблицей

Нажать кнопку "W" (40).

Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

4.3 Настройка канала вылета

Настройку канала вылета производить без груза.

4.3.1 Подать питание на ограничитель.

4.3.2 Установить (с погрешностью не более ± 2 см) по рулетке минимальный вылет крюка для данного типа крана (по грузовой характеристике).

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ сообщения "Н01" (настройка вылета).

При этом на ИЖЦ выдаются:

На средний ИЖЦ - значение вылета;

На нижний ИЖЦ - процент использованного диапазона сопротивления датчика. При минимальном вылете он должен быть равен 5±2.

Если число на нижнем индикаторе не укладывается в диапазон 3-7, необходимо, поворачивая ось датчика, выставить на индикаторе число 5±2.

Законтрить ось датчика.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.0" (см. рисунок 8).

Нажать кнопку "¿ " (40).

Н01.1" (см. рисунок 9).

Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение максимального вылета крюка для данного типа крана.

Примечания

1. Если удерживать кнопку в нажатом состоянии более 5 с, то изменение числа происходит автоматически.

2 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на верхнем ИЖЦ отображается код параметра "НХХ".

3 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно набрать кнопкой 44 код "НХХ".

Нажать на время 1 с кнопку "¿ " (40) и, проконтролировав короткий звуковой сигнал, отпустить кнопку.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н00".

4.3.4 Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.4 Настройка канала усилия

4.4.1 Настройка канала измерения температуры окружающего воздуха

Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА. Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н03" (настройка канала измерения температуры). При этом на средний ИЖЦ выдается значение измеренной температуры окружающего воздуха.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР П возможен лишь тогда, когда на верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно набрать кнопкой 44 код "НХХ".

Измерить термометром температуру окружающего воздуха.

Если величина измеренной температуры воздуха отличается от выдаваемой на средний ИЖЦ более чем на ± 3 °С, нажатием кнопки 44 установить на верхнем ИЖЦ код "Н03.1", а затем, нажимая кнопки "+" (37) и "-" (38), установить, контролируя по показаниям среднего ИЖЦ, значение температуры, равное показаниям термометра (см. рисунок 10).

Нажать на время 1 с кнопку "W

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н03".

Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.4.2 Занесения температурного коэффициента преобразователя усилия

Подать питание на ограничитель. Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н04" (занесение температурного коэффициента ПрУ). При этом на средний ИЖЦ выдается значение коэффициента, занесенное ранее в память ОНК.

Н04.1", а затем, нажимая кнопки "+" (37) и "-" (38), установить на среднем ИЖЦ требуемое (маркированное на жгуте ПрУ) значение коэффициента (см. рисунок 11 для коэффициента М11). При этом следует учитывать, что знак плюс на индикаторе не отображается, а знак минус отображается символом " - ".

Нажать на время 1 с кнопку "W " и, проконтролировав короткий звуковой сигнал, отпустить кнопку.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н04".

Установить переключатель в боковом окне БОДа в положение РАБОТА

4.4.3 Настройка канала измерения усилия

Данная операция производится на стенде на заводе-изготовителе ОНК или в ремонтных организациях, а на кране выполняется только в случае крайней необходимости.

Суть настройки сводится к тому, чтобы индикатор ОНК показывал реальное усилие на датчике (ПрУ).

Подать питание на ограничитель.

Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.

4.4.3.1 Нажимая кнопку ВЫБОР П (36), добиться появления на верхнем ИЖЦ кода "Н05" (настройка канала усилия). При этом на средний ИЖЦ выдается значение измеренного усилия.

Освободить крюк от груза.

Установить на среднем индикаторе величину усилия равной 30,0 с помощью подстроечного резистора R1.

4.4.3.2 Поднять груз максимально-допустимой массы для данного типа крана.

Нажимая кнопку 44, установить на верхнем ИЖЦ код "Н05.1".

Нажимая кнопки "+" (37) и "-" (38), установить на среднем индикаторе величину усилия равной 300-500.

ОГРАНИЧИТЕЛЬ НАГРУЗКИ КРАНА
(ОГРАНИЧИТЕЛЬ ГРУЗОПОДЪЕМНОСТИ)

ОНК-140-13

Москва
ПИО ОБТ
2002

Руководство по эксплуатации

ЛГФИ.408844.009-13 РЭ

Согласно требованиям правил устройства и безопасной эксплуатации грузоподъемных кранов (ПБ 10-382-00)*, утвержденных постановлением Госгортехнадзора России от 31.12.99 № 98, стреловые краны для предупреждения их опрокидывания и разрушения их узлов должны быть оборудованы ограничителем грузоподъемности, автоматически отключающим механизмы подъема груза и изменения вылета в случае подъема груза, масса которого превышает грузоподъемность для данного вылета более чем на 10 %.

Руководство по эксплуатации ограничителя нагрузки крана (ограничителя грузоподъемности) ОНК-140-13** для кранов на специальном шасси автомобильного типа разработано во исполнение требований правил и в соответствии с ГОСТ 2.601-95 "Единая система конструкторской документации. Эксплуатационные документы".

Руководство по эксплуатации прибора для кранов типа КС-6476*** содержит сведения о конструкции и принципе действия прибора, указания по правильной и безопасной эксплуатации, техническому обслуживанию прибора, правила его хранения, упаковки и транспортирования.

Руководство по эксплуатации ЛГФИ.408844.009-13 РЭ входит в состав обязательных эксплуатационных документов, предусмотренных паспортами крана КС-6476 и его модификаций.

1. ОПИСАНИЕ И РАБОТА ПРИБОРА

1.1. Назначение прибора

1.1.1. Прибор предназначен для установки на стреловые краны на автомобильном шасси со стрелами, имеющими гидравлический привод, и служит для защиты крана от перегрузок и опрокидывания при подъеме и перемещении груза, для защиты рабочего оборудования от повреждения при работе в стесненных условиях или в зоне линии электропередач - ЛЭП (координатная защита) и для отображения информации о фактической массе поднимаемого груза, предельной грузоподъемности, степени загрузки крана, величине вылета, высоте подъема оголовка стрелы, ее длине и угле наклона относительно горизонта.

Встроенный в прибор регистратор параметров - блок телеметрической памяти (БТП) - обеспечивает запись и долговременное хранение информации о рабочих параметрах крана, указанных в п. , а также о степени загрузки крана в течение всего срока службы ограничителя (12 лет). Порядок работы с БТП приведен в Инструкции пользователя ЛГФИ.408844.009 И1 (см. приложение к Руководству по эксплуатации ЛГФИ.408844.009-13 РЭ).

1.1.2. В зависимости от режима работы и геометрии рабочего оборудования крана прибор производит выборку одной из заложенных в память БТП программ грузовых характеристик и воспроизводит ее в виде заградительной функции, т.е. в виде зависимости между вылетом и массой груза, при превышении которой формируются выходные команды управления блокировочными устройствами грузоподъемных механизмов.

1.2. Характеристики прибора

о моменте опрокидывания крана М опр (в процентах относительно его максимально допустимого значения с учетом момента, создаваемого стрелой без груза, если М опр 100 %) или о степени загрузки крана (в процентах относительно максимальной грузоподъемности, если М опр > 100 %);

о величине вылета крюка R , м;

о фактической массе поднимаемого груза Q , т;

о длине стрелы L , м;

о высоте подъема оголовка стрелы H , м;

о максимальной грузоподъемности Q max , т, на данном вылете R , м;

об угле поворота платформы γ , градусы;

об угле наклона стрелы относительно горизонта a , градусы;

о температуре охлаждающей жидкости двигателя, °С;

о давлении масла в двигателе, атм;

о температуре масла в гидросистеме, °С;

о величинах трех давлений в гидросистеме крана, атм.

1.2.2. Прибор сигнализирует:

зеленым индикатором "Норма" - о нормальном режиме работы крана;

желтым или зеленым индикатором "90 %" и прерывистым звуковым сигналом - о том, что кран загружен не менее чем на 90 % и/или о выходе за пределы допуска хотя бы одного параметра двигателя и гидросистемы (с одновременным миганием единичного индикатора, отвечающего за этот параметр);

красным индикатором "Стоп", прерывистым звуковым сигналом (и отключает механизмы крана) - о превышении допустимого значения грузового момента, заложенного в программу на любом из режимов его работы;

красным индикатором - о срабатывании концевого выключателя механизма подъема крюка;

красным индикатором - о срабатывании обогревателя (термостата) прибора;

красным индикатором - о наличии на приборе напряжения +5 В;

красными индикаторами - о выбранных крановщиком для работы стреловом оборудовании, опорном контуре и схеме запасовки грузового каната;

красными индикаторами - о выходе параметров двигателя и гидросистемы за установленные пределы;

включением соответствующих индикаторов (постоянным свечением) - о введении режима координатной защиты (по числу введенных ограничений);

красным индикатором "Стоп", прерывистым звуковым сигналом, отключает механизмы крана и дополнительно включает мигающим светом соответствующие светодиоды по числу введенных ограничений без отключения лампы зеленого света - при достижении заданных ограничений «Стена», «Потолок», «Поворот вправо», «Поворот влево» (координатная защита).

Программно-аппаратные средства ограничителя обеспечивают проверку исправности основных его узлов, линий связи с датчиками и локализуют неисправность путем выдачи на индикатор кода неисправности.

Прибор предназначен для работы в следующих условиях:

при изменении температуры окружающей среды от -45 до +55 °С;

при относительной влажности воздуха до 98 % при температуре +25 °С.

Степень защиты корпуса прибора в соответствии с ГОСТ 14254-96 «Изделия электротехнические. Оболочки. Степени защиты»:

I Р50 - для блоков;

I Р55 - для датчиков.

Диапазоны измерения и допустимые изменения значений основных параметров и характеристик, а также основные технические данные, не указанные выше, которые должен обеспечивать прибор:

Диапазон измерения:

угла поворота платформы, градусы15-345

давлений в гидросистеме, МПа0,1-40

угла наклона стрелы, градусы........................................................................ От -8 до +98

приращения длины стрелы, м...................................................................... 1-18 или 1-26

температуры, °С........................................................................................... От -40 до +100

давления масла в двигателе, МПа..................................................................... 0-1,5

Погрешность отображения информации на индикаторах в статическом режиме, %, не более:

о степени загрузки крана................................................................................. ±3,0

о фактической массе груза................................................................................ ±3,0

о максимальной грузоподъемности**.............................................................. ±1,5

о величине вылета.............................................................................................. ±1,5

о длине стрелы.................................................................................................... ±5,0

об угле наклона стрелы и крене платформы................................................... ±0,2

* Относительно максимального значения для используемой длины стрелы. При массе груза менее 2 т погрешность составляет ±0,1 т.

** При массе груза менее 6 т погрешность составляет ±0,1 т.

Погрешность срабатывания защиты при перегрузке грузоподъемного

механизма, %, не более.......................................................................................... ±3,0

Погрешность включения сигнализации координатной защиты, %, не более:

задания предельного угла поворота платформы крана для

ограничений «Поворот вправо» и «Поворот влево».......................................................................................................................... ±1,0

задания высоты подъема оголовка стрелы для ограничения «Потолок»..... ±1,5

задания проекции вылета стрелы крана на

исходную линию для ограничения «Стена».................................................... ±2,0

Коммутационная способность реле, А, не менее................................................ ±10

Напряжение питания, В......................................................................................... 20-30

Потребляемая мощность, Вт.................................................................................. 45

Диапазон рабочих температур, °С.................................................................. От -45 до +55

1.3 Состав прибора

№ п/п	Наименование составной части	Тип, маркировка	Обозначение	Количество
	Блок обработки данных*	БОД	ЛГФИ.408843.005-13
	Блок выходных реле	БВР-01	ЛГФИ.484461.001-01
	Преобразователь давления	ПрД	ЛГФИ.406233.001
	Преобразователь давления	ПрД-01	ЛГФИ.406233.001-01
	Датчик угла маятниковый	ДУГМ	ЛГФИ.401221.005
	Датчик азимута	ДА	ЛГФИ.401221.003
	Датчик длины стрелы (вылета)	ДД	ЛГФИ.401161.002-02
	Датчик температуры	T М-100В	ТУ 37.003.800-77
	Модуль защиты от опасного напряжения	МЗОН	ЛГФИ.411117.001

* БТП входит в состав блока обработки данных.

1.4. Устройство и работа прибора

1.4.1. Принцип действия прибора основан на последовательном опросе и преобразовании аналоговых сигналов с датчиков первичной информации в цифровой код, определении угла наклона и длины стрелы, расчете цифровыми методами величины вылета и высоты подъема стрелы (по заданным геометрическим размерам рабочего оборудования крана), а также вычислении фактической массы груза и степени загрузки крана с последующим их сравнением с предельно допустимыми значениями при выбранном режиме работы.

Блок-схема прибора приведена на рис. .

Рис. 1. Блок-схема прибора ОНК-140:

МЗОН - модуль защиты от опасного напряжения; ДД - датчик длины стрелы; ДУ - датчик угла (азимута); ДУГМ - датчик угла маятниковый (датчик подъема стрелы); БОД - блок обработки данных; ПрД - преобразователь (датчик) давления; МК - микроконтроллер; ПЗУ и ОЗУ - постоянное и оперативное запоминающие устройства; АЦП - аналого-цифровой преобразователь; R t - терморезистор - датчик температуры

1.4.2. Прибор подключается к системе управления крана (рис. ) посредством разъемов: через разъем X1 БОД и блок выходных реле проходят цепи управления исполнительными механизмами, цепи питания изделия, сигналы с концевых выключателей, связанных с ручками управления крана; датчики подключаются к прибору через индивидуальные разъемы.

Прибор безопасности ОНК-140 - один из первых, которым оснащались отечественные грузоподъёмные машины. Он был разработан и начал серийно выпускаться ещё в 90-х годах прошлого столетия, и «Арзамасский приборостроительный завод» поставлял его на все крановые заводы России. Таким образом, на рубеже веков появились краны с ОНК-140: автомобильные, башенные , самоходные на спецшасси (колёсных) и так называемые стреловые «пневмоколёсники». В настоящее время первые модификации прибора ОНК-140 - уже уходящие в прошлое предшественники и «дедушки» следующих современных электронных блоков безопасности кранов, к которым относятся серии приборов ОНК-160С , ОГМ-240. В ряде случаев, когда владелец подъёмной машины хочет купить ОНК-140 старой модификации, ему уже предлагают заменить такой прибор на новый, более «продвинутый». Тем не менее, у комплексного электронного устройства ОНК-140 есть ряд функций, с выполнением которых оно отлично справляется вне зависимости от течения времени, поэтому различные исполнения этого прибора ещё долго будут предлагаться и приобретаться на рынке комплектующих к спецтехнике.

В качестве самой главной функции прибора, как правило, выделяют именно защиту от перегрузки крана, от подъёма груза неразрешённого веса на слишком длинной стреле и в прочих ситуациях, не соответствующих заявленным техническим характеристикам и возможностям машины. Прибор зачастую называют именно «ограничителем нагрузки крана ОНК-140». Тем не менее, это слишком узкое суждение о возможностях этого электронного блока с памятью и процессорной платой, работающего с большим набором датчиков, располагаемых на различных рабочих органах подъёмной машины. Устройство ОНК-140 отслеживает в контуре обратной связи безопасность работы машины в комплексе, и не всегда можно сказать, что опаснее для крана в той или иной нештатной ситуации - перегруз или проваливание опор вывешивания в мягкий грунт, когда машина может опрокинуться. Для такого «ситуационного управления» и призвана в помощь электроника.

Что может прибор ОНК-140

Для наглядности сведём в таблицу все задачи, которые может выполнять прибор ОНК-140:

Номер функции	Описание	Какие датчики задействованы
Функция 1	Защита от опрокидывания в результате перегрузки	Датчик длины стрелы ДДС Датчик угла (азимута) ДА Датчик давления (преобразователь давления ПрД)
Функция 2	Защита от опрокидывания машины, которое может случиться при проваливании опор в неустойчивый грунт	Маятниковый датчик угла, измеряет угол подъёма стрелы в абсолютных величинах, модель ДУГМ1
Функция 3	Координатная защита, своеобразная «парковочная функция» для предотвращения столкновения с другими объектами в условиях ограниченного рабочего пространства, например, на строительном объекте	Датчик азимута, связан с поворотной платформой автокрана, устанавливается недалеко от ОПУ
Функция 4	Защита от опасного приближения к высоковольтным ЛЭП, за которые может зацепиться стрела, крюковая обойма, груз	Модуль защиты от опасного напряжения МЗОН
Функция 5 - «чёрный ящик»	Хранение в памяти, регистрация крановых операций, параметров крана

Стоит упомянуть, что последователи прибора ОНК-140 - например, более «развитые» модификации ОНК-160С (одних только их разновидностей для установки на разные машины существует до сотни) - имеют больше возможностей и функций. Их датчики и цепи обратной связи можно встраивать уже и в гидравлику автокрана для отслеживания работы гидропривода, для регулировки скорости рабочих органов. Они стыкуются для передачи данных с современными компьютерами. Появилось понятие настройки комплексного прибора безопасности крана на «короткий» или «углублённый» режим работы, из которых последний очень сложен в наладке, зато отслеживает малейшие отклонения работы крана от заданных параметров. Прибор ОНК-140 работает с более простыми датчиками аналоговых сигналов (например, датчик длины стрелы с барабаном типа ДДС, используемый для телескопических стрел автокранов).

Покупка ОНК-140: сложная наладка - не забудьте профессионалов

При приобретении комплексного прибора безопасности следует принимать во внимание не только сам электронный блок ОНК-140 по цене с набором его датчиков. Его рыночная стоимость формируется в среде естественной конкуренции разных поставщиков, чья сфера деятельности - промышленная электроника и комплектующие для спецтехники, и исходя из реальных затрат фирмы-изготовителя (приборостроителя). В ценах 2016 года она составляет в среднем 100-140 тысяч рублей. Однако следует учитывать и очень большой объём сложных работ по установке прибора, для которых требуются квалифицированные специалисты, - это стоит дополнительных денег.

Например, на автокране при монтаже и наладке ОНК-140 нужно будет провести следующие операции (приводим только некоторые основные , так как этот список на самом деле гораздо длиннее):

• установку на оголовок стрелы модуля защиты от опасного напряжения МЗОН, причём есть правила и ограничения в его установке (например, нельзя для этой цели сверлить стрелу автокрана);
• установку датчика ДУГМ на кронштейне, который надо приваривать;
• монтаж кабельного барабана датчика длины стрелы ДДС и соединение конца кабеля с оголовком стрелы;
• подключение датчиков давления к штоковой и поршневой областям гидроцилиндра подъёма стрелы;
• для установки датчика азимута ДА разбирается и затем снова собирается токосъёмник крана;
• блок обработки данных с датчиков (БОД) ставится в кабину крановщика таким образом, чтобы был доступ для работ с его тыльной стороны, выполняется весь комплекс работ по его подключению к электрическим цепям машины;
• блокировка концевиков координатной защиты выводится под отдельную кнопку, и т.д.

Затем производится настройка всех датчиков и прибора в целом, начиная от пробной механической (датчики) и заканчивая точной отладкой.

Когда эта непростая работа будет выполнена, прибор ОНК-140 сможет оперативно, при «управлении по ситуации», выдавать следующую информацию, и не только:

• опасный момент опрокидывания крана;
• величину вылета крюка;
• массу поднимаемого груза по факту;
• длину стрелы;
• высоту подъёма оголовка;
• угол поворота платформы;
• базовые давления в гидросистеме крана и т.п.

Продажа и сервисное обслуживание приборов безопасности, ограничителей грузоподъемности ОНК-160, ОНК-140 для стреловых, ж/дорожных, мостовых, башенных кранов.

АНАЛИЗ НАИБОЛЕЕ ЧАСТО ВСТРЕЧАЮЩИХСЯ НЕИСПРАВНОСТЕЙ И ОШИБОК МИКРОПРОЦЕССОРНОГО ОГРАНИЧИТЕЛЯ НАГРУЗКИ КРАНА ОНК-140 И ВОЗМОЖНОСТЬ ИХ УСТРАНЕНИЯ.
Анализ относится, в основном, к наиболее распространенным модификациям ограничителя ОНК-140, устанавливаемым на автомобильных кранах, а так же на кранах на гусеничном и пневмоходу.

Рассматриваются те неисправности и «мелкие недоразумения», устранения которых возможно без привлечения специалиста по наладке приборов безопасности, без нарушения пломб и без перевода ограничителя в режим «Настройка». Анализ, прежде всего, предназначен для «облегчения жизни» крановщиков, механиков и др. лиц, эксплуатирующих грузоподъемные механизмы, а так же может быть чем-нибудь полезен и для не обладающих достаточным опытом наладчиков приборов безопасности.

1. Если при включении прибора загорается только красная лампочка «СТОП» на блоке

обработки данных (БОД).
Причина заключается в отсутствии напряжения питания на БОДе. Свечение красной лампочки объясняется
тем, что она запитывается через цепь исполнительного реле, подключенного к выходу БОДа. Т. е. на самой крановой установке напряжение бортовой сети присутствует. Для устранения этой неисправности необходимо
проверить цепь питания БОДа (конт.23), тумблер, предохранитель, установленный на задней стенке БОДа.

2. Прибор выдает заниженную максимально разрешенную грузоподъемность,

и она не меняется при изменении вылета стрелы. При этом режим работы крана
установлен правильно (запасовка, опорный контур).
Такое явление может наблюдаться на кранах с гидроприводом и телескопируемой стрелой. Вероятней всего, вышел из строя концевой выключатель, фиксирующий операцию «выдвижения-задвижения» стрелы или кнопка ускоренного подъема (контакты все время замкнуты), и прибор вводит дополнительное ограничение грузоподъемности, согласно паспортным данным крана для этих режимов работы.

3. Мигают одновременно светодиоды на кнопках координатной защиты

левого и правого поворотов и звучит звуковой сигнал.
Если это происходит в случае, когда поворотная платформа повернута так что, стрела крана находится в нерабочей зоне (сектор 30 град. над кабиной автомобиля), то:
- была попытка выдвинуть стрелу или поднять груз в нерабочей зоне (тоже самое может произойти при затягивании стрелы в транспортное положение, что вполне приемлемо);
– неправильно настроены канал веса груза или датчик длины стрелы (ДД). Настроить канал веса самостоятельно, без привлечения наладчика приборов, не представляется возможным, тем более что этот пункт во всем комплексе настроек прибора является наиболее сложным. А вот с датчиком длины стрелы можно кое-что сделать (см. ниже «Ошибка Е 04»).
Если это наблюдается в рабочей зоне (вне сектора 30 град. над кабиной), то значит, сбилась настройка датчика поворотной платформы (датчика азимута, ДА). Датчик азимута устанавливается обычно над токосъемником, иногда под ним, но всегда в центре поворотной платформы, на оси вращения. Сбивается настройка ДА из-за ослабления контргайки, фиксирующей датчик на резьбе токосъемника в определенном положении, или из-за проворачивания самого токосъемника, когда щетки и кольца начинают вращаться вместе. Настройка ДА осуществляется без перевода прибора в режим «настройки», и поэтому проделана может быть вполне самостоятельно. Для этого необходимо развернуть поворотную платформу крана так, чтобы стрела была направлена в противоположную сторону от кабины автомобиля на 180 град. Нажать кнопку «Тест». После прохождения теста на среднем индикаторе БОДа появится надпись «AL». Нажать кнопку со значком «+» в углу (кнопка «H"координатной защиты типа «потолок»). На среднем индикаторе появиться «GA» (Гамма).
При этом на нижнем индикаторе будет высвечиваться значение угла поворота платформы. Вращая датчик по резьбе за шестеренку, надо установить это значение равное 180. После этого зафиксировать ДА контргайкой. Вывести прибор из режима тестирования повторным нажатием кнопки «Тест».

4. Ошибка «Е 01»,"E 02».

Для кранов с электроприводом («Е 01») - неисправность датчика усилия (преобразователя усилия, ПрУ).
Чаще всего неисправность заключается в повреждении кабеля или разъема датчика, причем визуально это
повреждение можно и не обнаружить. При вытягивании кабеля происходит внутренний обрыв жил с сохранением
оболочки.
Для кранов с гидравлическим приводом («Е 01», «Е 02») - неисправность датчиков давления (преобразователей
давления, ПрД) поршневой и штоковой полостей гидроцилиндра соответственно. При появлении этой неисправности не спешите отсчитывать купюры для приобретения нового датчика. Это вполне вероятно может быть, так называемый,"уход нуля», смысл которого заключается в следующем…
В результате сбоя настройки по какой-либо причине, канал датчика давления выдает на блок обработки данных значение давления со знаком «минус», что в природе быть не может. Соответственно, прибор воспринимает это как неисправность. Чтобы определить, что это на самом деле так, надо поднять давление в поршневой или штоковой полости гидроцилиндра. Для этого, при ошибке «Е 01», следует включить подъем стрелы, давление в поршневой полости возрастет и прибор отключив ошибку, перейдет в рабочий режим.
При ошибке «Е 02», соответственно надо опускать стрелу, увеличивая тем самым давление в штоковой полости.
Настроить канал веса и, тем самым, устранить эту неисправность может только специалист по наладке.

5. Ошибка «Е 03».

Неисправность маятникового датчика угла наклона стрелы.
Очень редко встречающаяся неисправность, в основном из-за механических повреждений.

6. Ошибка «Е 04».

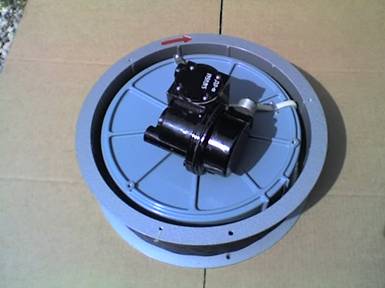

Неисправность датчика длинны стрелы, представляющего собой барабан с намотанным на него
полевым проводом. ДД один из наиболее уязвимых к механическим повреждениям элементов из всего комплекта прибора ОНК-140. Сам датчик - это простейший многооборотный переменный резистор, с которым врят ли что-нибудь может случиться. А вот полевой провод на барабане имеет свойство постоянно сваливаться, результатом чего сбой настройки датчика и появление ошибки «Е 04».
Особенно опасно соскакивание провода с барабана при выдвинутой стреле, когда пружина барабана наиболее натянута. При этом барабан, под воздействием пружины, начинает быстро раскручиваться по часовой стрелке и, очень часто, по инерции обламывает пружину. Восстановить настройку ДД довольно легко, при условии, конечно, что с пружиной ничего не случилось. Для этого, надо привести барабан в свободное состояние, сбросив некоторое количество витков провода. Вращая барабан против часовой стрелки, и одновременно набрасывая на него витки провода, добиться пропадания ошибки «Е 04» на индикаторе БОДа.
Обычно хватает четырех или чуть более оборотов. Далее, контролируя по индикатору, вращением
барабана установить нужное значение длинны стрелы. Если точное значение не получилось то,
отцепив провод от оголовка стрелы, и вытягивая или отпуская его, подкорректировать это значение.

Ошибка «Е 10».

Неисправность модуля защиты от опасного напряжения (МЗОН). Причиной появления этой ошибки может
быть следующее… Или на самом деле вышел из строя МЗОН, или произошло замыкание линии связи МЗОНа на напряжение питания бортовой сети (Uбс). Надо внимательно проверить проводку на оголовке стрелы или концевой выключатель ограничения подъема, так как замыкание
происходит чаще всего там.

Ошибка «Е 11».

На самом деле как таковой ошибкой не является, а означает, что МЗОН обнаружил линию
электропередачи. «Е 11» доставляет больше всего хлопот крановщику, особенно в городской черте.
Дело в том, что МЗОН устройство довольно чувствительное и может сработать на какую-нибудь
высоковольтную ЛЭП даже на значительном расстоянии. Причем, чем выше поднимается и
выдвигается стрела, тем вероятность такого срабатывания увеличивается. Так же довольно часто
случается реагирование МЗОНа на различные внешние «помехи» такие, как включение магнитных
пускателей, эл. сигнала и т. п. Хотя, эта реакция обычно продолжается доли секунды, но неприятностей, в виде рывков и толчков, она доставляет немало. Так, например, на кране КС-4562 такое может часто наблюдаться при выполнении операции «подьема-опускания» стрелы, вероятней всего из-за искрообразования на силовых контактах реверсивного магнитного пускателя. Применение кнопки «Выбор П» на БОДе, уменьшающее чувствительность МЗОНа, путем перевода в другой диапазон, не всегда удобно, так как этот перевод может быть осуществлен только при устойчивом состоянии ошибки «Е 11». Тем более что на ранних выпусках прибора ОНК-140 такой функции у этой кнопки нет. Поэтому, в любом случае, даже если линии ЛЭП поблизости и в «помине не видать», лучше всего, ввести одну из координатных защит, не мешающей работе крана в рабочей зоне. При этом ОНК-140 отключает систему защиты от ЛЭП, так как в программе работы прибора заложено, что если крановщик ввел координатную защиту, то значит он определился с ЛЭП и такая защита уже не нужна. Появление ошибки «Е 11» после этого невозможно.

Ошибка «Е 13».

Появляется сразу же после включения ОНК-140 и прохождения теста и означает, что
необходимо проверить концевые выключатели на рычагах управления. Для проверки необходимо
поочередно переместить все рычаги управления, при этом на индикаторе БОДа будет
высвечиваться число оставшихся проверок.

Ошибки «Е 30», «Е 31», «Е 32»

Эти ошибки, сообщают о неправильно введенном режиме работы крана.
«Е 30"– введен неправильный режим стрелового оборудования или опорного контура.
«Е 31"– введена неправильная запасовка полиспаста.
«Е 32» -сбой координатной защиты.
Для устранения этих ошибок надо с помощью соответствующих кнопок установить нужный режим работы крана, соответствующий его паспортным данным.

Ошибка «Е 33».

При работе крана с гуськом стрела выдвинута не на полную длину.

Ошибка «Е 34»

Попытка работы на вдвинутых опорах при не полностью вдвинутой стреле.
На нижнем индикаторе БОДа высвечивается надпись «Р-ХХ».
Такая надпись появляется после набора необходимого режима работы крана.

Прибор безопасности грузоподъемных кранов ОНК-140 (ограничитель нагрузки крана ОНК 140)

Цифровой прибор безопасности подъемных кранов ОНК-140 появился в 90-х годах. До недавнего времени это был единственный современный отечественный ограничитель грузоподъемности - и "Арзамасский приборостроительный завод", производивший ОНК-140, поставлял эти приборы практически на все российские крановые заводы.

Сейчас ОНК-140 устарел и постепенно снимается с производства. Однако, малыми сериями он все еще выпускается.

Современные конкуренты ОНК-140 - это его же преемник ОНК-160С, ОГМ-240 а также прибор ПБК-1.

Ограничитель нагрузки (грузоподъемности) крана ОНК 140 применяется на:

Автокранах (автомобильных кранах)

Башенных кранах (две модификации)

Самоходных кранах на колесных спецшасси

Самоходных кранах на пневмоходу (пневмоколесниках)

Руководство по эксплуатации прибора ОНК-140

Ограничитель ОНК 140 обеспечивает:

Защиту от опрокидывания при перегрузке с помощью датчиков длины стрелы, угла и давления, подающих информацию на блок обработки данных

Защиту от опрокидывания при проваливании опор крана в мягкий грунт - с помощью маятникового датчика угла, измеряющего абсолютный угол подъема стрелы

Координатную защиту (защиту от контактов с посторонними предметами в стесненных условиях)

Защиту в зоне ЛЭП - с помощью модуля защиты от опасного напряжения (МЗОН)

Запись и долговременное хранение информации о рабочих параметрах крана

Прибор ОНК-140 обладает многофункциональным табло, на котором отображает цифровую информацию:

О моменте опрокидывания крана Мопр относительно его максимального значения

О величине вылета крюка R, в метрах

- о фактической массе поднимаемого груза Q, в тоннах

О длине стрелы L, в метрах

О высоте подъема оголовка стрелы H, в метрах

О максимальной грузоподъемности Q max (в тоннах) на данном вылете R

Об угле азимута поворотной платформы g , в градусах

Об угле наклона стрелы относительно горизонта a , в градусах

О температуре окружающей среды

О температуре охлаждающей жидкости двигателя, в градусах Цельсия (при установке дополнительного датчика температуры)

О давлении масла в двигателе Рм , в атмосферах (при установке дополнительного датчика давления)

О температуре масла в гидросистеме t о, в градусах Цельсия (при установке дополнительного датчика температуры)

О величинах трех давлений в гидросистеме крана Р 1 , Р 2 , Р 3. в атмосферах

Прибор ОНК140 состоит из следующих частей:

Блок обработки данных БОД

Модуль защиты от опасного напряжения МЗОН-1 или МЗОН-1-01 (на всех модификациях с буквой "М" после номера. Например, ОНК-140-25М)

Преобразователь давления ПрД ЛГФИ 406233001 (для кранов с жесткой гидравлической подвеской стрелы. На кранах с гибкой подвеской решетчатой стрелы применяется преобразователь усилия ПрУ )

Датчик угла маятниковый ДУГМ1 ЛГФИ 401221005

Датчик угла (азимута) ДА ЛГФИ 401221003

Датчик длины стрелы с барабаном (для кранов с телескопической стрелой) ДДС

- жгут соединительных проводов ЛГФИ 685623005

Масса прибора - от 11 кг для модификации 26М (без кабельного барабана в картонной коробке) до 50 кг для 01М (с кабельным барабаном в деревянном ящике).

Упаковка. Раньше была либо в деревянном ящике, сейчас - в двойном картонном, с прокладками. В общем, тоже очень качественная.

Установка прибора ОНК-140:

Совсем подробно об установке прибора на кран рассказывать не будем - долго, и для разных кранов установки различается. Приведем краткий перечень работ по установке ограничителя ОНК-140-25М на кран КС-3577 "Ивановец". Итак, что нужно сделать:

Установить МЗОН на оголовке стрелы на специально подготовленном кронштейне (не входит в комплект ОНК-140). Здесь заметим, что сверлить стрелу нельзя - можно прослабить, а значит, все кронштейны крепятся на сварке.

Установить кабельный барабан на приваренном кронштейне (также не входит в комплект поставки ОНК-140). Закрепить конец троса барабана на оголовке выдвижной секции стрелы на предварительно приваренном кронштейне (не входит в комплект поставки ОНК-140).

Установить ДУГМ на стреле на предварительно приваренном кронштейне (не входит в комплект поставки ОНК-140) либо приваренных бобышках с резьбой.

Приварить уголки либо другие детали для фиксации на стреле кабелей от ДД (барабана) и от ДУГМ.

С помощью специальных переходников подключить датчики давления к штоковой и поршневой полостям гидроцилиндра подъема стрелы. Переходники не входят в комплект поставки ОНК-140. Провести кабеля от датчиков давления к кабине крана.

Разобрать токосъемник и с помощью переходника (не входит в комплект ОНК-140) установить датчик азимута, затем собрать токосъемник.

Закрепить БОД в кабине крановщика таким образом, чтобы был свободный доступ к разъемам на его тыльной части

Подсоединить электрически МЗОН на оголовке стрелы, протащить в кабину кабеля от всех датчиков, разместить их излишки и подсоединить к БОД. Здесь отметим, что все датчики снабжены кабелями изрядной длины с разъемами. Это хорошо, т.к. не нужно эти разъемы перепаивать, но из-за избыточной длины кабелей образуются излишки, которые приходится размещать в кабине.

Подключить к клеммной колодке крана отдельные провода для подачи на БОД питания, провода на контакты реле БОД и др.

Вывести на отдельную кнопку блокировку концевых выключателей для координатной защиты

Настроить датчик длины и ДУГМ (для этого требуются измерения рулеткой вылета)

Отъюстировать прибор с контрольными грузами, проверить срабатывание ограничения по перегрузу, по координатной защите и работу кнопки блокировки концевика

Как видите, объем работы совсем не мал, причем установочные детали и кронштейны крепления датчиков приходится изготавливать самостоятельно. И первый раз это делается методом проб и ошибок.

Поэтому не удивляйтесь, если фирма-установщик хочет за такую работу стоимость прибора или выше. Ведь в этой цене не только стоимость солидного объема работы квалифицированных установщиков, но и стоимость установочных деталей, и опыт - сын ошибок трудных, а это интеллектуальная собственность.

На другие краны сложность установки может быть и меньше. Однако учтите, что если кран редкий, то опять-таки, возникает вопрос в установочных деталях - сделать их, конечно, можно, но опять-же, время и подгонка... Так что в среднем уровень сложности примерно такой.

Преимущества ограничителя ОНК 140:

В целом прибор сделан на достаточно высоком уровне качества.

Сейчас в России это один из самых массовых комплексных приборов безопасности кранов, находящихся в эксплуатации. Так что наладчики, умеющие работать с ОНК 140, есть.

Вам не придется заниматься дооборудованием крана другими приборами безопасности - ОНК 140 отвечает требованиям Ростехнадзора сегодняшнего дня.

Некоторое время назад остро стояла проблема запасных частей к прибору, но сейчас практически все, что может сломаться у ОНК-140, у нас есть в наличии по заводским ценам.

Недостатки ограничителя ОНК-140:

Наверное, самый главный недостаток ограничителя ОНК 140 на сегодняшний день - он почти снят с производства. Часть модификаций заказать уже нельзя, другие (например, ОНК-140-25М, ОНК-140-01М) еще выпускаются. Но непонятно, надолго ли.

В связи с этим возникают сомнения в будущем выпуске запчастей для ОНК 140. В свое время этот вопрос был довольно острым для предшественника ОНК-140, ограничителя ОНК МП-120 - после снятия его с производства запчасти были в большом дефиците.

В настоящий же момент большую часть запчастей к ОНК-140 можно купить вполне свободно, но периодически возникают дефициты на некоторые позиции.

Можно еще сказать, что ОНК-140 оснащен устаревшим регистратором параметров. За от время, пока производится ОНК-140, РД по регистрации параметров менялись несколько раз. Но это недостаток скорее теоретический. На практике же как максимум возможно некое недоумение у человека, привыкшего к современным программам, при виде программы регистратора ОНК-140. Она выполнена в интерфейсе DOS и до последнего времени не имела привязки к реальному календарю и часам.

Не так давно в БОД ОНК-140 были внедрены часы реального времени, и теперь его регистратор параметров удовлетворяет современным требованиям. Однако моральная старость прибора в этом аспекте, конечно же, чувствуется.

Еще недостаток по регистратору параметров - считывающее устройство СТИ-1 не входит в комплект поставки, а при заказе стоит совсем не дешево. Как утешение - у СТИ-1 информация с четырех приборов может храниться одновременно.

Имеет ли смысл устанавливать ОНК-140?

Как мы обычно говорим, ограничитель ОНК-140 имеет смысл установить вместо такого же прибора, вышедшего из строя. Обычно можно ограничиться покупкой блоков, вышедших из строя. Но, если сломался, например, БОД и несколько датчиков, имеет смысл купить прибор целиком - а оставшиеся датчики положить в ремфонд. Так получается существенно дешевле - если, конечно, Ваша модификация прибора еще производится.

Если же на Ваших кранах установлен устаревший ограничитель типа АСУ ОГП, ОНК МП-120, ОНК-М, ОГБ-3 и необходимо его обновить чем-то более свежим, то мы рекомендуем другие приборы.

В первую очередь это ПБК-1 , но также вполне можно использовать и ОГМ-240. Ограничитель ОНК-160С, к сожалению, все еще считается новым прибором, и с поставкой запчастей пока есть сложности.

Как заказать ограничитель ОНК 140?

Для заказа прибора ОНК 140 Вам необходимо знать его модификацию - или выбрать ее из списка кранов.

Прибор безопасности грузоподъемных кранов (ограничитель нагрузки) ОНК-160, ОНК-160С

Ограничитель ОНК 160 - это последователь прибора ОНК-140. А ОНК-160С - это замена прибора ОНК-140 для автомобильных и самоходных кранов.

В состав прибора ОНК-160С входят следующие компоненты:

Блок отображения информации БОИ

На внешнем индикаторном табло отображает информацию о работе ограничителя. Например, текущую длину стрелы, предельно допустимую и текущую нагрузку на крюке и т.д.

Внутри блока расположена плата контроллера - фактически, аналог материнской платы персонального компьютера, а также элементы, отвечающие за питание ограничителя грузоподъемности.

Датчик наклона стрелы ДНС

Предназначен для измерения угла наклона стрелы крана - от этого зависит текущая разрешенная грузоподъемность.

Датчик длины стрелы ДДС

С его помощью определяется текущая длина стрелы, если у крана она телескопируемая, а также передаются питание на оголовок стрелы и сигнал от контроллера оголовка КОС.

В состав данного датчика также входят:

Устройство пружинное УПр-02

Или пружина отдельно

Датчик вылета ДВ

Датчик, в который интегрированы ДДС и ДНС. Т.е. данный датчик измеряет и угол наклона стрелы, и ее длину. В его состав также входит устройство пружинное, а также:

Плата управления 043-05 (для некоторых ДВ)

Контроллер оголовка стрелы КОС

Аналог модуля защиты от опасного напряжения МЗОН прибора ОНК-140. Предназначен для обнаружения в опасной близости от стрелы крана линй электропередач переменного тока.

Контроллер поворотной части КПЧ, контроллер неповоротной части КНЧ.

Служебные части прибора ОНК-160. Предназначены для коммутации датчиков, установленных на поворотной и неповоротной частях подъемного крана, и блока обработки информации.

Датчик азимута

Предназначен для контроля за поворотной платформой крана. В случае наличия опасных для крана помех в зоне его работы возможно выставление координатной защиты по углу поворота (т.н. "стена") и по подъему стрелы ("потолок").

Датчик давления цифровой ДДЦ, датчик давления аналоговый ДДА.

Устанавливаются в поршневую и штоковую полости гидроцилиндра подъема стрелы. Предназначены для определения текущего веса поднимаемого груза.

Датчик угла маятниковый цифровой ДУГМЦ

Предназначен для определения текущего угла наклона стрелы. Не имеет механического поводка, в корпус встроена микросхема, определяющая свое положение относительно горизонта бесконтактным образом.

Датчик усилия цифровой ДУЦ

Устанавливается взамен датчиков давления ДДА и ДДЦ на краны с электрическим приводом подъема стрелы.

Также прибор может быть укомплектован другими датчиками необходимыми для работы прибора на конкретном кране.

Руководство по эксплуатации прибора ОНК-160

Основные отличия прибора ОНК-160С от ОНК-140:

Все датчики теперь цифровые. Т.е. сами-то датчики, конечно, аналоговые, но в них встроен аналогово-цифровой преобразователь. И теперь связь между блоком и датчиками цифровая, а значит, более помехозащищенная;

Другая сторона этой медали - датчики у ОНК-140 и ОНК-160 невзаимозаменяемы.

Датчик угла теперь объединен с датчиком длины стрелы - меньше сварных работ;

Память БОД теперь на бОльшее число кранов - значит, модификаций стало меньше;

Регистратор параметров отвечает современным требованиям и приобрел более современный интерфейс. Считывающее устройство, как и раньше, в комплект поставки не входит;

Изменился в более удобную сторону интерфейс настройки прибора. Как и прежде, это делается с помощью средств самого прибора, без дополнительного оборудования.
